咳痰机的连接管在使用时容易受到外力挤压，造成连接管堵塞，且在安装连接管时无法对不同位置进行调节，影响咳痰机使用效果。为此，笔者设计了一种咳痰机多功能连接管，现介绍如下。

1.结构与设计：

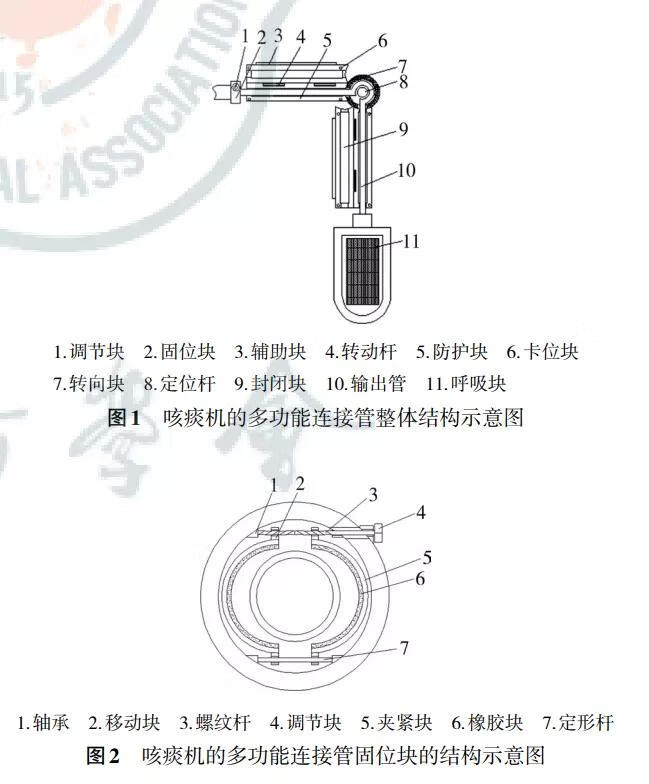

咳痰机的多功能连接管为“L”型结构，主体由输出管、调节块、固位块、转向块、定位杆、呼吸块等部分构成。输出管的外部为防护块，防护块的外侧设计有转动杆、封闭块、辅助块、卡位块，具有保护输出管的作用；防护块有转向块设计，由其内腔的定位杆固定；输出管的一端与呼吸块连接。见图1。

输出管的另一端装有固位块，其内腔侧面上部安装有轴承并连接螺纹杆，螺纹杆延伸至夹紧块的外部，通过外部的调节块与内部的移动块、夹紧块调节松紧；固位块内腔的底部安装有定形杆。见图2。

2.使用方法：

工作时，首先转动调节块使螺纹杆在轴承上进行转动，同时轴承被固定在固位块的内部，螺纹杆转动时，带动了移动块进行位置变动，移动块随之带动夹紧块移动，夹紧块上的橡胶与咳痰机上的安装位置直接接触，定形杆则对移动中的夹紧块进行位置上的限定；输出管则放置在防护块的内部，拉动封闭块，使封闭块在转动杆的限定范围内进行移动，封闭块上的卡位块与防护块上的安装孔合并，进而促使封闭块与防护块合并；输出管则可通过转向块和定位杆进行位置上的变动，在输出管的底部连接呼吸块工作。

3.优点：

（1）防护块可保护输出管，确保气流通畅。

（2）固位块中的螺纹杆可按需求移动，便于不同位置的安装与连接。
