在家拆了个电蚊拍，看看里面什么结构？现在这个电蚊拍充不了电了。

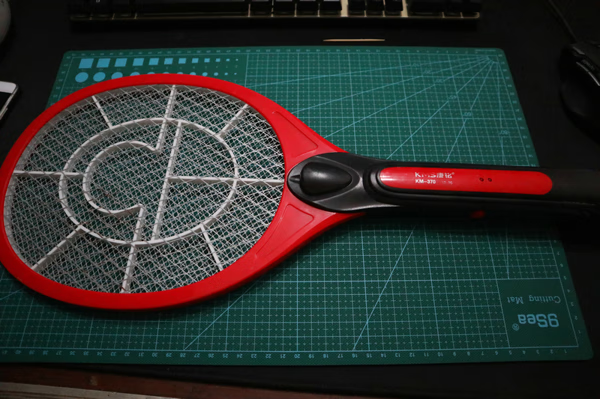

准备拆

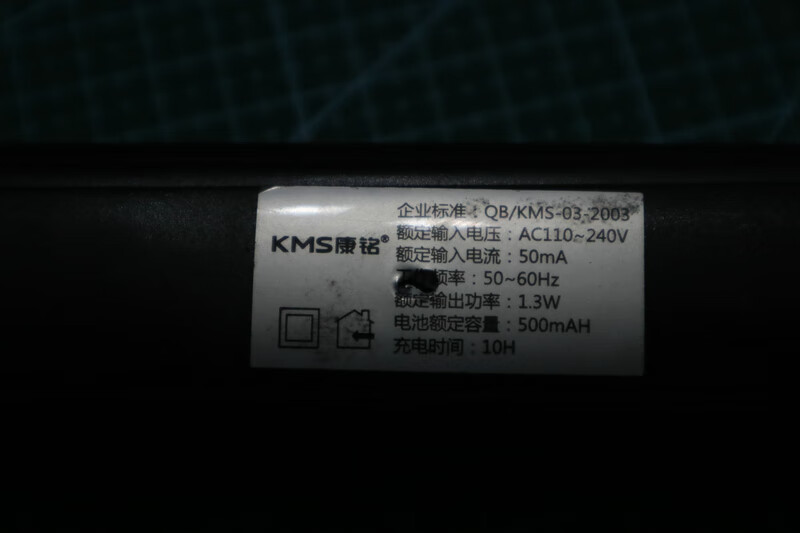

电蚊拍详细说明

里面有颗螺丝，隐藏的很好。试了几次被我发现了。

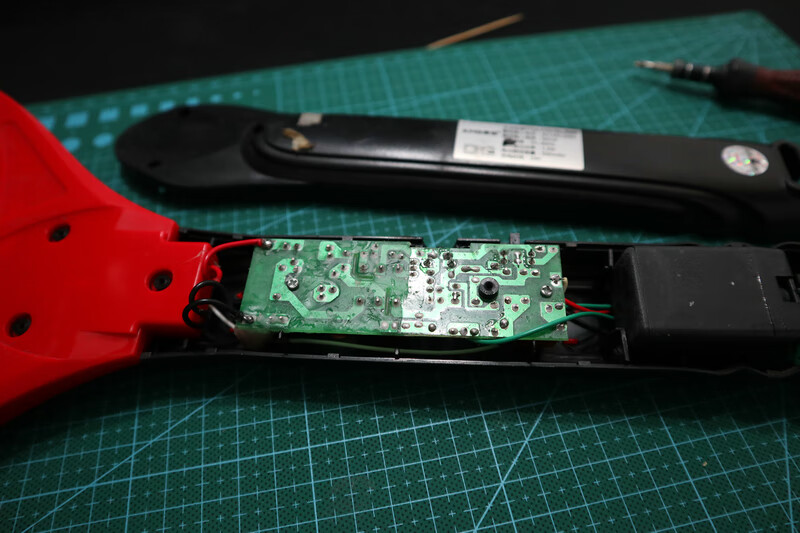

有点脏，毕竟几年了，寿命也快到了。

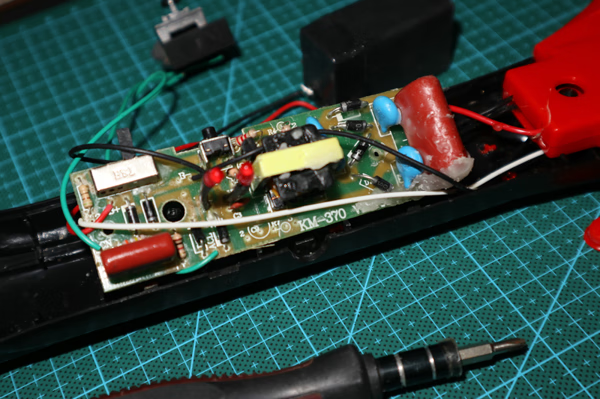

这是电路板，那上面白白的，包在电容上的是蜡，估计是保护电路绝缘的。

顺便给大家普及一下电蚊拍的工作原理。

电蚊拍，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到2000V左右，加到蚊拍的金属网Dw上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。

大家会问了，这么高的电压会不会电死人呢？人的安全电压是36v以下，这个家伙有2000v。

答：不会，因为要电死人不光要高电压，更重要的是足够的电流，人的安全电压是36v，但超过10mA的电流人可能就会死，致命电流为50mA，只要有足够的电流不足百伏也能死人的。

既然说了电蚊拍电不死人，但你也不能小瞧他，电蚊拍对小孩子老人病人都会有危险，毕竟不如身强力壮的成年人的身体素质好。那你又说了，我刚成年，我一口气可以跑5公里，我没事吧！只要你不怕痛，你可以每日3次，一次3遍的来电，没人可以管的了你，当然这是开玩笑的，没人会傻的这种程度（除了小编）。

我接着拆

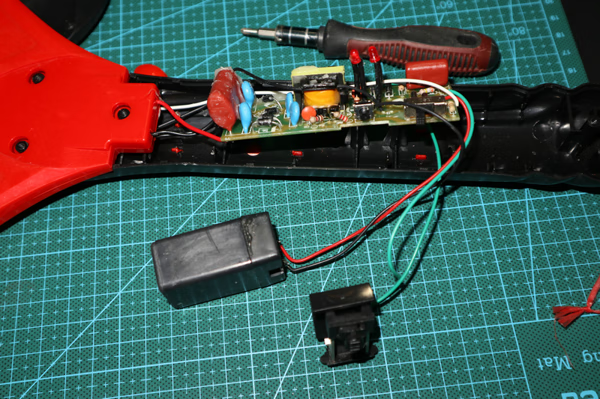

里面就这三个东西，电路板，电池，插头。

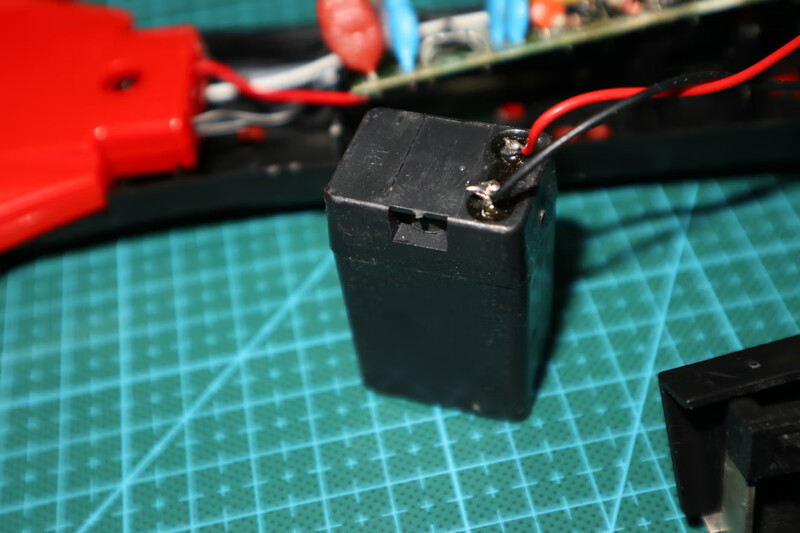

我估计充不上电的原因就是这个铅酸电池，可能里面没电解液了，或者已经硫化了，反正就是坏了。

厂家也不整个锂电池，应该是成本原因，不过可以自己换个锂电池。

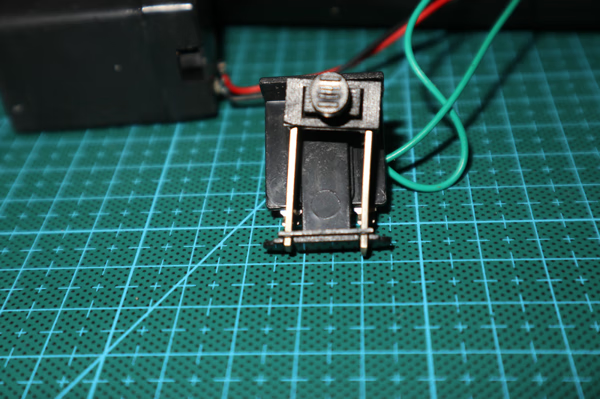

这是活动的插头，看得出做工很粗超，厂家还是遵循的一个原则，能用就行！

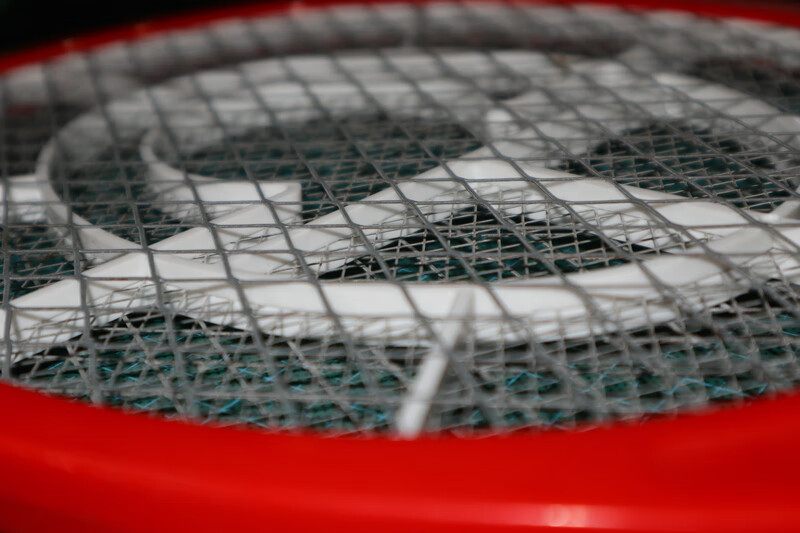

这是拍蚊子的金属网是特殊的三层网面构成，蚊蝇极易入网，且不漏网。只摸表面一层没事，要是摸了表面一层你在作死靠近中间的金属网，不电到你才怪。

当蚊蝇等害虫接近电网时，能将它们拍入电网间，产生的短路电流随即将其电毙。电蚊拍产生的高压电还能释放一定量的负氧离子，既可杀菌消毒，又能净化空气。

使用电蚊拍是也要注意，它工作时会有电火花产生，严禁在有易燃易爆的气体场所使用。
